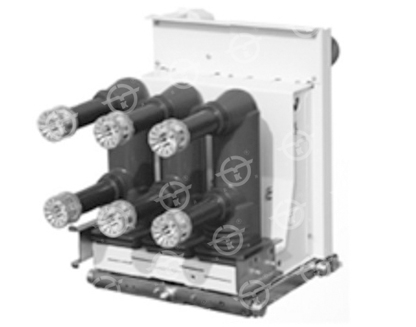

VYK2-12- 固封式真空斷路器
型號名稱: VYK2-12- 固封式真空斷路器
產品類別: 斷路器
產品概述：
VYK2-12系列真空斷路器是由云南云開電氣股份有限公司自主研發的新一代系列化12kV真空斷路器，廣泛應用于三相交流50Hz，額定電壓7.2～12kV戶內鎧裝式空氣、氣體絕緣開關設備。
在開關設備內的安裝方式既可是固定式，也可是手車式。還可根據用戶的需求，手車式增設電動機驅動裝置，實現斷路器手車在開關設備內進/出的電動操作。
產品特點：
⑴采用優化的彈簧操動機構，設計合理，結構簡單、可靠。在頻繁操作或要求各種工況下，具有極好的優越性。該斷路器具有極高的操作可靠性與使用壽命，以及免維護的固封極柱。
⑵固封式極柱，采用成熟的自動凝膠工藝APG工藝將真空滅弧室、主導電回路固定，保證導電回路絕緣穩定可靠。
⑶固封極柱采用優質的環氧樹脂及緩沖層保證了可靠的絕緣性能，避免了因碰撞和沖擊給真空滅弧室造成的損害，同時也避免了因表面靜電積塵、凝露等引起的絕緣水平的降低。
⑷一次導電主回路采用特殊結構和材質，發熱量大大降低，滿足了溫升的要求并降低了電能損耗，可靠性有了很大提高。
⑸有可靠的防誤操作聯鎖，確保了人員和設備的安全，操作方便，維護簡單。
⑹斷路器體積小，重量輕，操作靈活方便。
主要技術參數：
序號 | 項目 | 單位 | 參數 |
1 | 額定電壓 | kV | 12 |
2 | 額定頻率 | Hz | 50 |
3 | 額定電流 | A | 630、1250、1600、2000、2500、3150、4000 |
4 | 額定短路開斷電流 | kA | 20、25、31.5、40、50 |
5 | 額定短時耐受電流 | kA | 20、25、31.5、40、50 |
6 | 額定短時耐受電流持續時間 | s | 4 |
7 | 額定短路關合電流 | kA | 50、63、80、100、125 |
8 | 額定峰值耐受電流 | kA | 50、63、80、100、125 |
9 | 機械壽命 | 次 | 20000 |
10 | 額定短路開斷電流下的電壽命 | 次 | 30 |
11 | 額定短時工頻耐受電壓 | kV | 42 |
12 | 額定雷電沖擊耐受電壓 | kV | 75 |
13 | 輔助回路1min工頻耐受電壓 | kV | 2 |
